자제공급
케이블텍㈜는 장대교량 및 케이블 지지 특수교량의 시공 경험을 바탕으로 교량의 시공 및 자재공급을 수행하고있습니다.

설계 기준에 부합하는 품질관리와 현장 적용성 개선을 통하여 고객께 최선을 다하겠습니다.
케이블텍㈜는 Hotcasting과 Cold Casting을 이용한 PWS 케이블 및 Swaging 방식을 이용한 GJ케이블을 공급합니다.

GJ케이블 PWS케이블

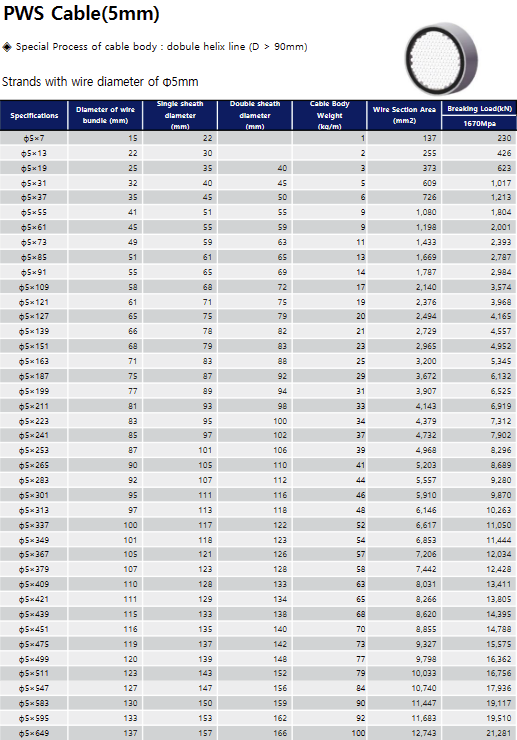

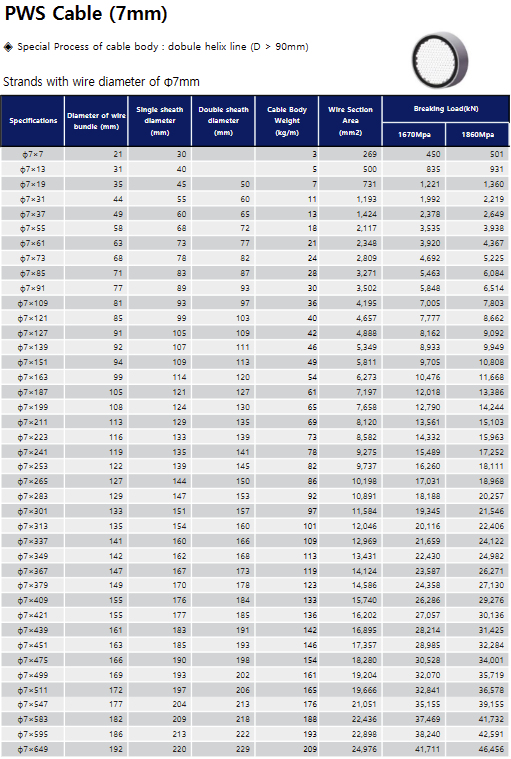

PWS케이블
PWS CABLE
제원 다운로드
케이블 설명

PWS(Parallel Wire Strand)는 주로 사장교 및 아치교의 주 케이블로 사용되는 공장 제작 케이블입니다. WS 제작방법은 용융도금된 5mm 또는 7mm 소선을 2~4°로 꼬으면서 Strand를 압출하여 제작합니다."

공법개요
  • - 설계에 따른 무응력장으로 공장에서 현장 조정길이를 포함하여 공장에서 일체 제작되어 현장으로 반입되기때문에 품질관리 및 시공성이 뛰어납니다.
  • - 한 개의 Segment를 2~5m로 Block 분할 시공하므로 변단면 시공이 가능합니다.
  • - 꼬인 소선 케이블 곁면에 필라멘트 테이프를 씌우고 HDPE를 열처리하여 씌운 후 양끝에 Hot Casting, Cold Casting 소켓을 장착하고 선인장(Pre tension)단계를 거쳐 코일이나 드럼방식으로 포장하여 현장에 반입합니다.

PWS케이블

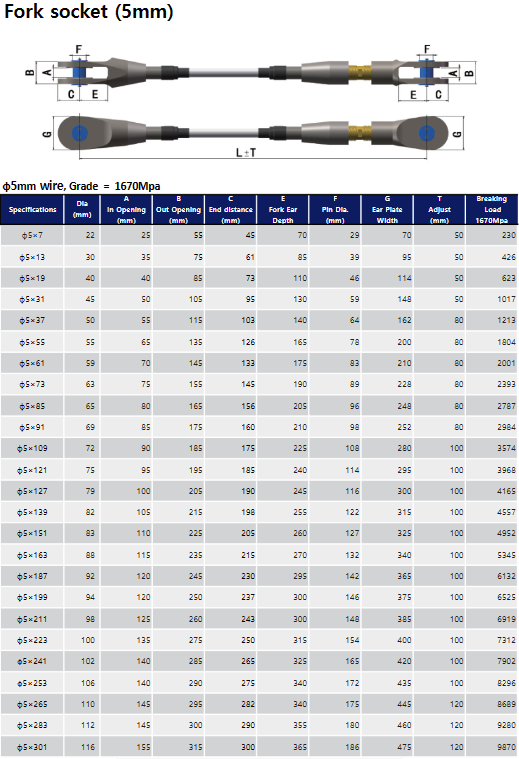

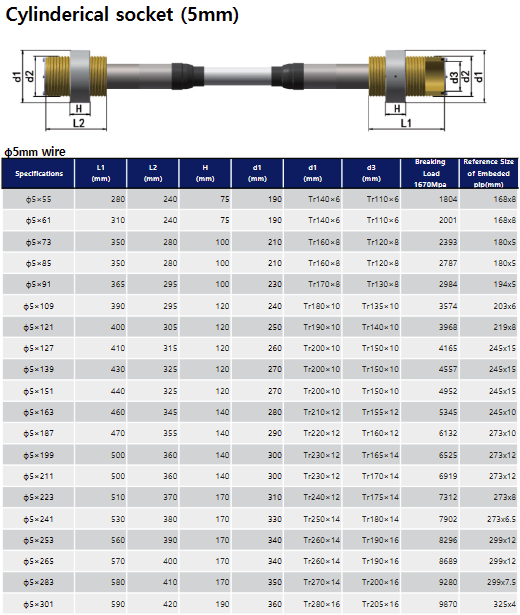

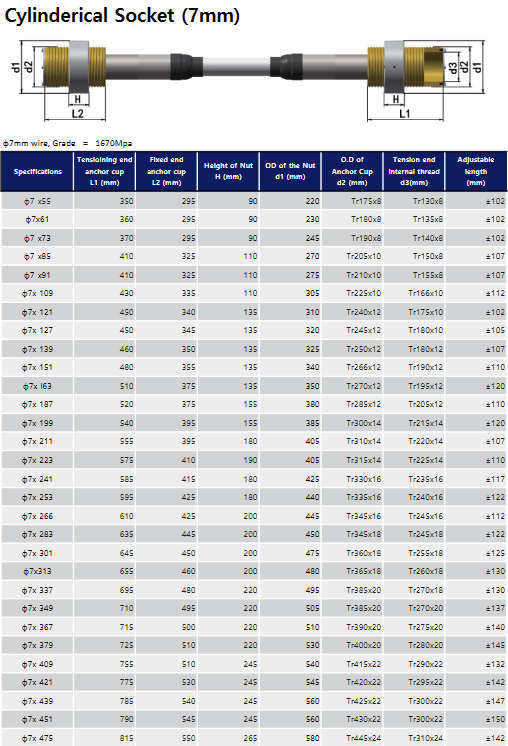

PWS케이블 소켓

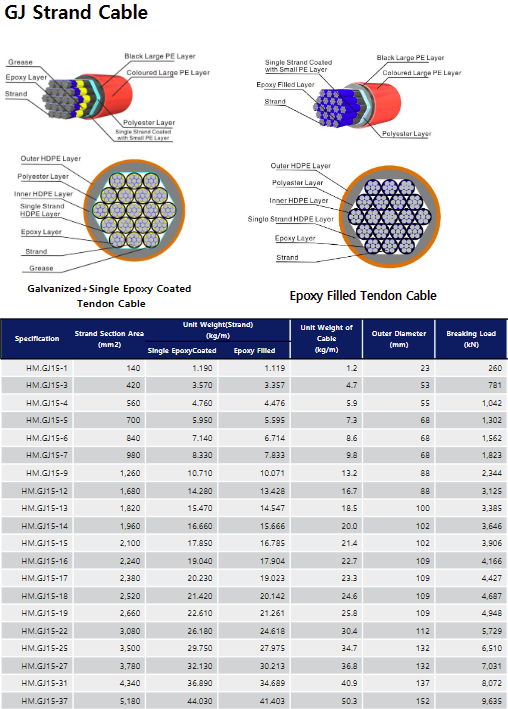

GJ케이블
GJ CABLE
제원 다운로드
케이블 설명

15.2mm Strand로 케이블을 구성합니다. JT/T 850-2013 “Strand cable with Swaging Cable” 의 기준에 의해 Strand 번들 주변에 필라멘트 테이프를 씌우고 HDPE를 열처리하여 씌운 후 스트랜드별 개별 홀을 가진 Strand holder에 스트랜드를 넣은 후 Compression fitting을 통해 제작합니다.

공법개요
  • - 높은 하중하에서도 Slip이 발생하지 않으며, 뛰어난 fatigue 저항 성능을 구현합니다.
  • - Compression fitting을 통해 제조하므로 소켓의 크기를 최적화하여 구조물에서 정착구 홀의 크기를 최소화가 가능합니다. 여러 단계의 부식방지 시스템을 통해 내구성이 뛰어납니다.

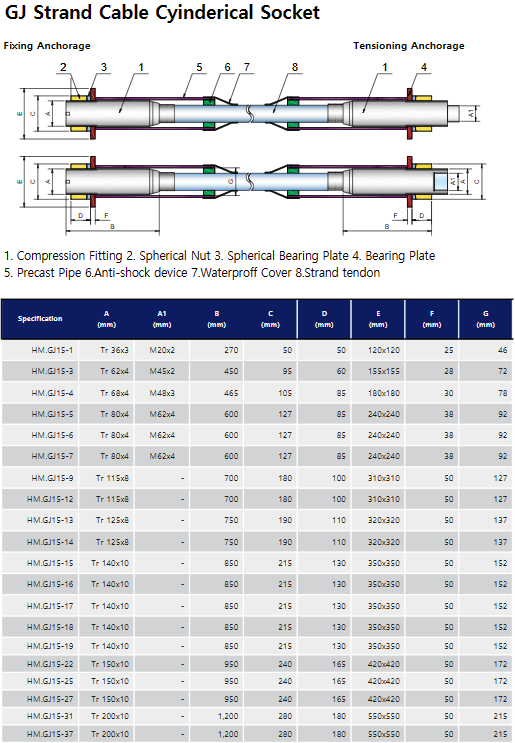

GJ케이블/소켓 이미지 및 표
